立尚工業のクレセントクランプ®について
Features of Crescent Clamp®
当社の開発したホースクランプはクレセントクランプ®と命名しています。クレセントというのは三日月を意味しており、
板厚を円周に渡って連続的に変化させていることから考案した造語です。
この特殊形状により拡張した際の真円性がより保たれ、円周にかかる応力（緊迫力）が均等になるメリットがあります。
この特長は漏れ防止性能にダイレクトに影響します。
また、同じ目的を達成するために板幅を変化させるスリットなど用いていないので、
同一幅、同一板厚における比較では、より強力な締付力を発揮します。
更に、板バネ方式なので、取付作業性やコスト、増し締め不要のためメンテナンス性にもメリットがあります。
Crescent Clamp® is a coined word by Mr. Hiroshi Sakurada, the founder of Risshyo Corp.
It comes from its special shape which varies its thickness of material on a circle of hose clamp. Th
is shape makes it possible to keep roundness even when the hose clamp is opened. As a result it is very effective to prevent leakage.
In fact there is another approach to obtain this effect that is ‘keeping roundness’.
But our approach has the merit of designing more powerful hose clamp which can replace the worm band in some cases.
立尚工業製クレセントクランプ®の特徴Features of Crescent Clamp®
耐久性Durability
工具鋼をオーステンパー処理で硬度をHV520前後に設定することにより、他のバネ鋼で同程度に設定するよりも靱性と硬度の両立を高い次元で実現しています。
Austempering of tool steel to HV520 realizes the highest balance of toughness and hardness comparing with the other material.
立尚工業製クレセントクランプ®の特徴Features of Crescent Clamp®
耐食性Corrosion Resistance
当社通常規格の処理でも十分な耐食性を備えておりますが、更に耐食性を重視する顧客向けに様々なトップコートを準備しております。塩水だけではなく、耐電食や耐薬品などご相談下さい。
Our standard surface treatment is Geomet coating. Besides this, we can provide various surface treatments according to the user’s purposes.
立尚工業製クレセントクランプ®の特徴Features of Crescent Clamp®
環境対応Environmental regulations
Reach、ELV、RoHS等の環境規制に完全対応しています。ご要望に応じて、AISやIMDS等のデータを随時発行いたします。
Our products clear and keep the environmental regulations like Reach and RoHS. We can provide the latest data of AIS or IMDS responding your request.
立尚工業製クレセントクランプ®の特徴Features of Crescent Clamp®
適用サイズSize range
ホース外径サイズはφ7.5程度からφ60以上まで幅広く対応します。φ60を超えるサイズについては、ラインナップを拡大中です。特別サイズを希望のユーザー様はご相談下さい。
Crescent Clamps®can be applied to the hose O.D. from 7.5mm to 60mm and over. Bigger size than I.D 60mm can also be provided as a special order product.
表面処理
Surface treatment
様々な環境規制をクリアした協力メーカーによる表面処理に対応しております。We provide many kinds of surface treatments according to the uses and purposes. They all meet primary environmental regulations.
■ジオメット処理Geomet Coating
水素脆性フリーのコーティング処理です。耐食性に優れ塩水噴霧試験で2,000時間以上となっています。
Geomet Coating is free from Hydrogen embrittlement and passes 2,000 hours salt spray test without Fe-corrosion.(JIS Z 2371)
■ジオメットプラス処理Geomet Plus Coating
ベースのジオメット処理の上に施すトップコートです。電食防止や耐食性の向上など用途や目的に合わせて選択可能です。主にPlusクリアやJLブラックを提供しております。
Geomet Plus is top coating for Geomet coating. There are some options according to its uses and purposes. Its colors are clear, black, or the other.
■3価クロメート処理Trivalent Chromate Plating
亜鉛のベースめっきの上に３価クロメートの化成処理を施したものです。光沢があり外観性、平滑性、密着性に優れております。
Trivalent Chromate is chemical conversion treatment on Zin plating. It features appearance, smoothness, and adhesiveness.
その他、クロムめっき、ニッケルめっき等用途や目的に応じて対応しております。
We can provide the other kinds of surface treatments according to your uses.
大口径クランプの紹介
Introduction of the bigger clamp
口径の大きなホース向けにTo the bigger hoses

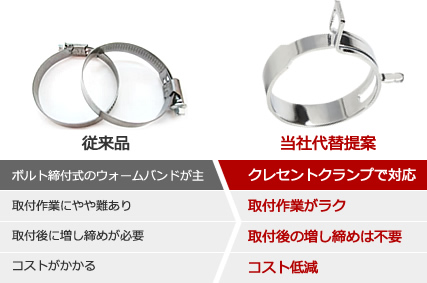

外径サイズ60ｍｍ以上のホースに対してはボルト留め式のウォームバンドが主流ですが、当社のクレセントクランプ®でも新たなモデルを開発しました。その利点は何よりも取付が『非常に簡単』で、『増し締めが不要』になることです。その利点を生かしつつ、十分な締付力を維持する性能を備えております。
In case of clamping over φ60mm hoses a worm bands is commonly used because of its clamping force and stability. Crescent Clamp® has also the same functions and the other advantages.
That is the usability and the cost. It is very easy to fit and no need to maintenance such as retightening.
■クレセントクランプ®φ55mm以上ホースへの対応
＜開発目的＞
●クレセントクランプ™本来の特性を生かしつつφ55mm以上ホースへの対応
＜クリアした技術的課題＞
● クレセントクランプ™独自の板厚に応じた変化と量産性の追求
● ホースクランプの信頼性・確実性をそのままに利便性とコストを追求
● 2MPaの水圧試験をクリア*
※当社設定条件下（ホースニップルや耐圧ホース等）のデータであり個別の使用環境で保証するものではありません。
特殊タイプの紹介
Introduction of the Special type
樹脂つまみ付
工具がなくても手で開閉できる樹脂つまみをつけたタイプです。
金具つき
拡径された状態で、金具を挟んだタイプで、簡単な工具で引き抜くだけで締まります。
専用工具や力を必要としませんので量産作業に向いています。
二重レイヤータイプ
本体部分を二重化したもので、更に強力な締め付け力を発揮します。
